SSOIナット／高トルク対応インサートナット
高トルク
高強度
樹脂用ねじ
軽量化
EV関連

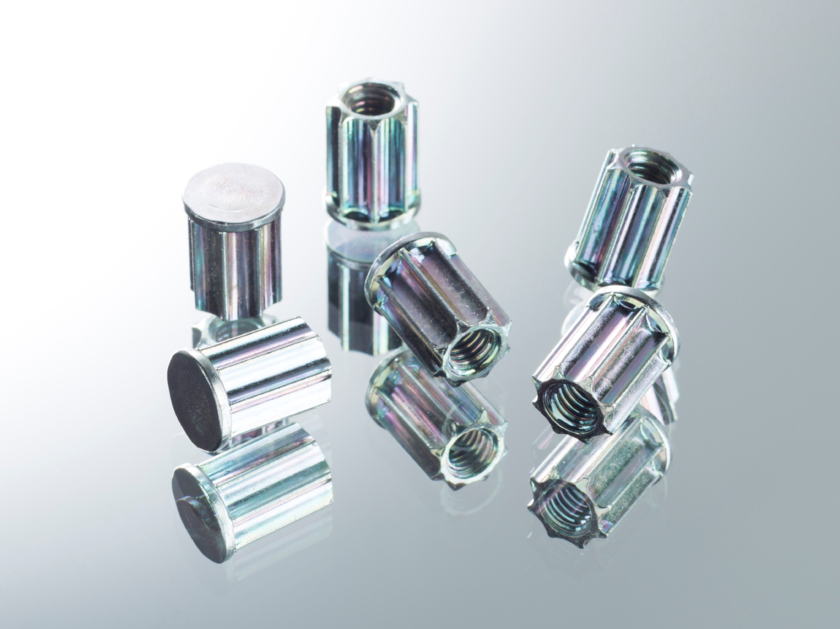

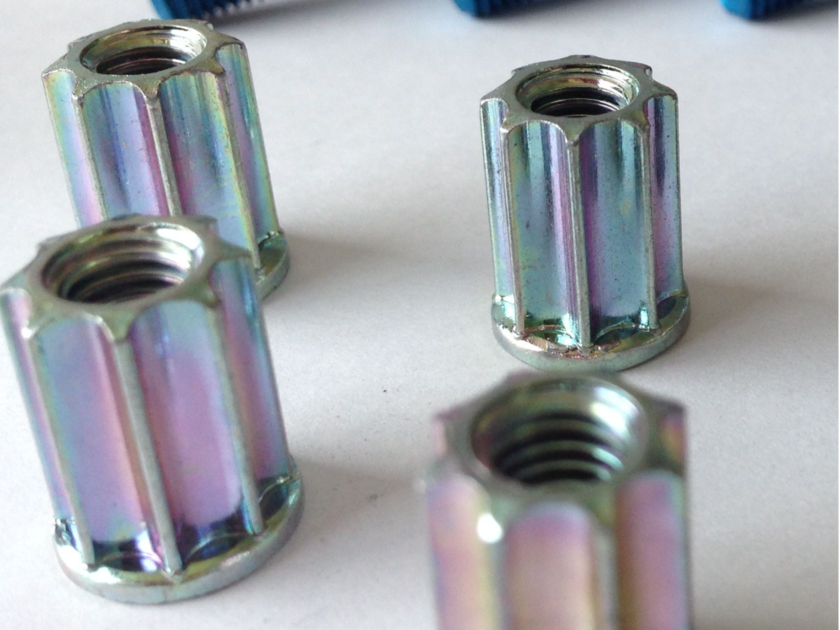

特殊八角形形状が、樹脂に埋め込むナットの共回りを防ぐ。同時成形タイプ。
「回らない」理由は、特殊八角形形状のもつ高い耐トルク性能
同サイズの四角ナットと比較して、トルク性能は約2倍に向上。
実証実験でもトルク性能は25Nm以上を確認（ボルト破断）。
抜け強度（引張強度）は8250N（樹脂材：ナイロン）。抜けない安心感。

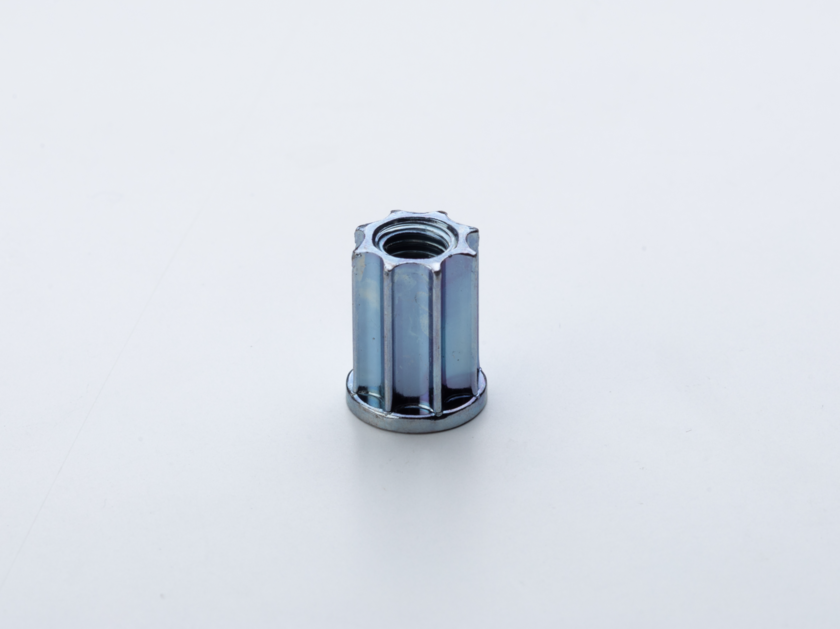

特殊八角形形状にプラスして、フランジ面を下にして埋め込むから抜けない安心。
もちろん実証実験結果が、抜け強度（引張強度）の強さを証明。
始まりは、お客様の「樹脂に埋め込んで回らないナットが欲しい」のご要望。

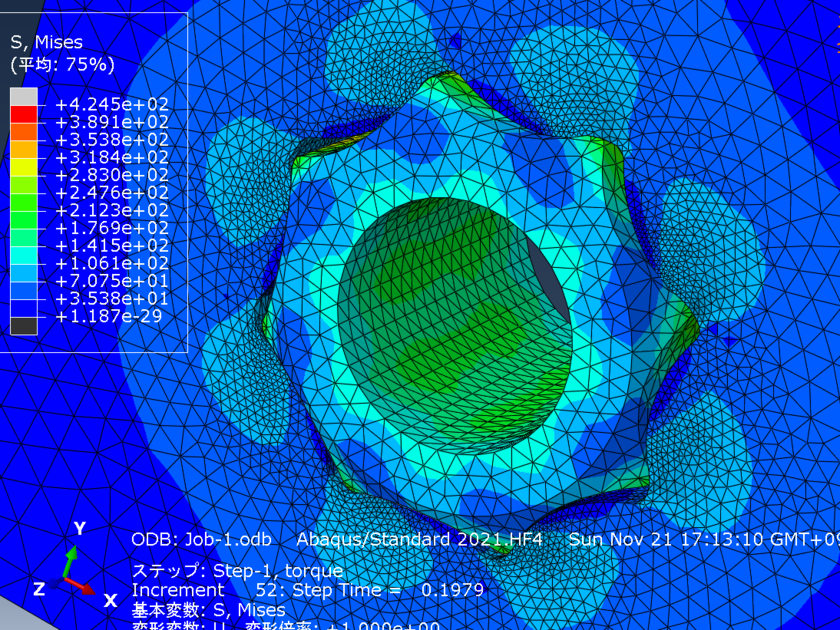

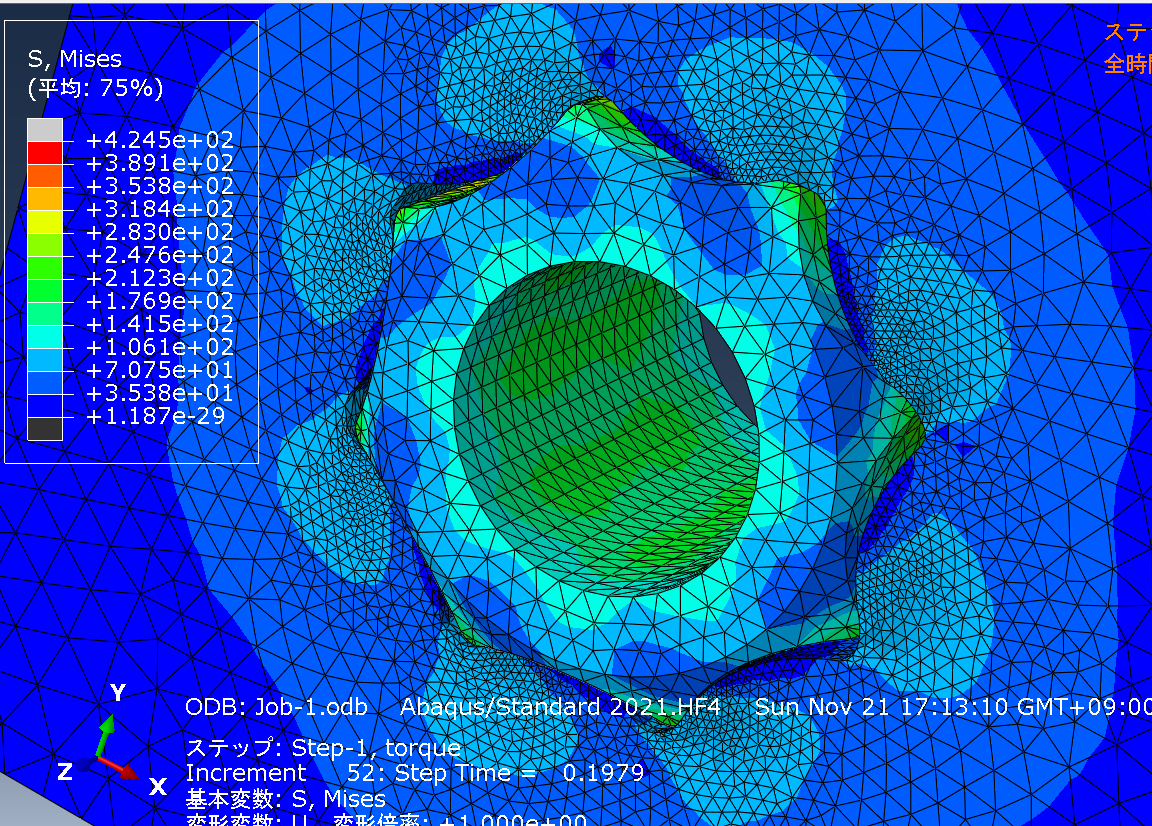

お客様のご要望にお応えするために、FEM解析で40種類の形状から、最適形状を選択。
締結部品の専門集団が、共回りしない特殊八角形形状を生み出しました。
製品仕様
| 適用サイズ | M5、M6 |
|---|---|
| 材質 | SWCH10R |
| 表面処理 | 三価クロメート |
| トルク強度試験（Nm） | MCナイロン：25以上（ボルト破断）、PBT:25以上（ボルト破断）、PP:15.8 |
| 抜け荷重試験（N） | MCナイロン：8250、POM：6470、PP:2800 |
| 採用部品例 | エアフィルター部品、重機用燃料タンク、トラック用電子機構部品 |

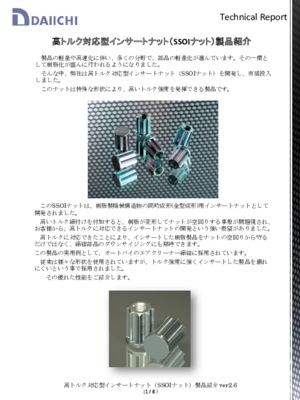

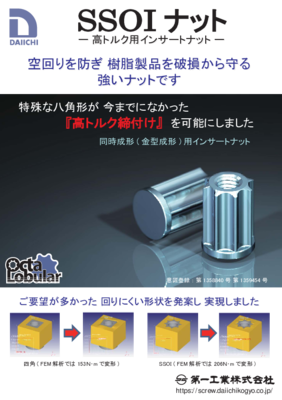

資料ダウンロード
会員登録ログイン
資料ダウンロードにはパスワードが必要です。
会員パスワードをご入力ください。
新規会員登録をする
会員登録フォーム
下記よりご登録いただいたメールアドレス宛てに会員パスワードを送らせていただきます。
※半角英数字でご入力ください
会員登録フォーム：確認画面
ご入力内容に間違いなければ「送信」ボタンを押してください。
会員登録いただくと製品ページの各種資料をダウンロードしていただけます。
よくあるご質問
- SSOIナットは、どうして共回りせずに高いトルクでも締め付けできるのですか。
-
独自開発した特殊八角形形状がポイントです。この形状により、高いトルクでも共回りしないで樹脂を締付けできます。FEM解析を活用し、最適形状を開発しました。
- SSOIナットの圧入方法を教えてください。
-
同時成型タイプですので、樹脂成型する段階で金型にセットします。 熱圧入ではありませんので、表面処理も三価クロメートを標準としています。
