SSOOナット/高トルク対応圧入式インサートナット(アウトサートナット)

高トルク 高強度 樹脂用ねじ 軽量化 EV関連 安全対策 環境関連

特殊八角形形状が、高いトルクで締め付けても共回りを防ぎ樹脂を守って締結。圧入タイプ。

SSOOナット/高トルク対応圧入式インサートナット(アウトサートナット)
SSOOナット/高トルク対応圧入式インサートナット(アウトサートナット)
SSOOナット/高トルク対応圧入式インサートナット(アウトサートナット)
SSOOナット/高トルク対応圧入式インサートナット(アウトサートナット)
SSOOナット/高トルク対応圧入式インサートナット(アウトサートナット)
SSOOナット/高トルク対応圧入式インサートナット(アウトサートナット)
SSOOナット/高トルク対応圧入式インサートナット(アウトサートナット)
SSOOナット/高トルク対応圧入式インサートナット(アウトサートナット)
SSOOナット/高トルク対応圧入式インサートナット(アウトサートナット)
SSOOナット/高トルク対応圧入式インサートナット(アウトサートナット)
SSOOナット/高トルク対応圧入式インサートナット(アウトサートナット)
SSOOナット/高トルク対応圧入式インサートナット(アウトサートナット)
SSOOナット/高トルク対応圧入式インサートナット(アウトサートナット)
SSOOナット/高トルク対応圧入式インサートナット(アウトサートナット)

トルク強度は31.0Nm、引張強度は2713Nの強いインサートナット。

一般的なローレット形状の同サイズ品と比較して、トルク性能は1.8倍、抜け強度(引張強度)は1.2倍を確保。
「共回りしない」「抜けない」理由がここにある。

真鍮製と比べて、圧倒的なコストの優位性。RoHs規制対応も問題なし。

鉄製だから、材料単価は真鍮製の1/7。RoHs規制対応も心配なし。
圧造加工だから、製造工程によるコストメリットも大。

自動車やEV・FCVなど搭載実績多数あり。

その高い耐トルク性能と、抜け強度が評価され、自動車での採用事例も多数。
EV・FCVなど次世代自動車にも採用。

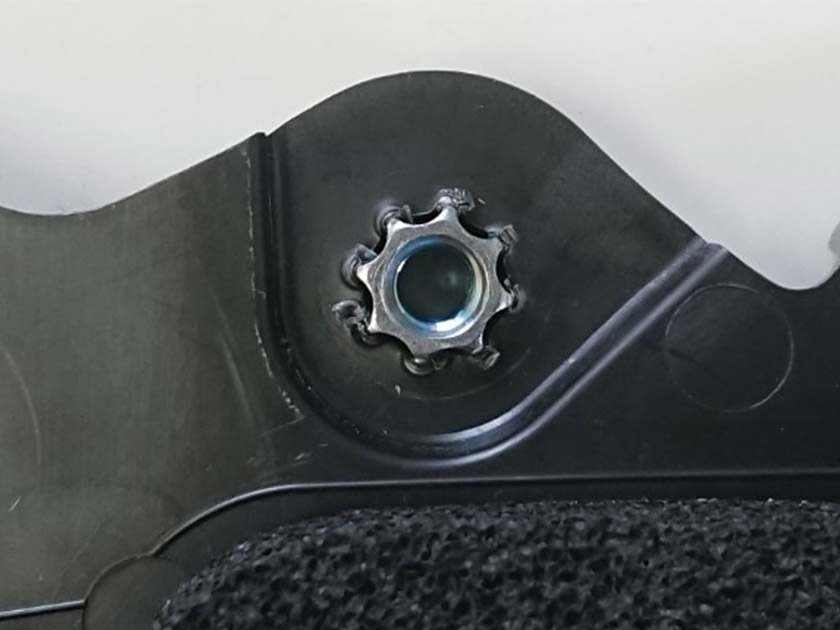

軽量化で採用の進む樹脂部品の締結に、樹脂を守るSSOOナットが貢献。

詳しい採用事例は、高トルクインサートナットの採用効果がわかる『SSOOナット採用事例集』をご覧ください。
採用効果がわかる!「SSOOナット採用事例集」を見る

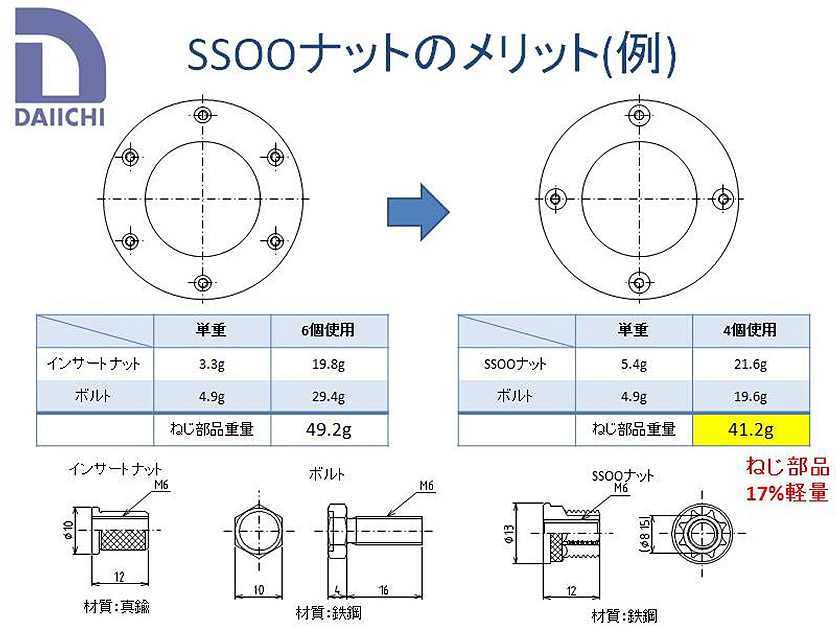

軽量化に貢献。締結される部品でも締結する部品でも軽量化。

被締結物の素材が、鉄→樹脂へ変わることで達成できる軽量化。
SSOOナットのもつ高い抜け強度(引張強度)で、締結部品の個数削減を実現。
締結部品本体でも軽量化に貢献。



製品仕様

適用サイズ M4、M5、M6、M8
材質 SWCH10R
表面処理 亜鉛ニッケル合金メッキ
トルク強度試験(Nm) MCナイロン:32以上(ボルト破断)、POM:33以上(ボルト破断)、PP:31
抜け荷重試験(N) MCナイロン:10919、POM:5823、PP:2713
採用樹脂例 PP-TD30(ポリプロピレン)、PA-GF35(ナイロン)、バイオプラスチック他
採用部品例 EV用コントローラー部品、水素排出用部品、バッテリーケース、内装部品、エアクリーナー部品、建設用機械部品、チェーンソー、他

資料ダウンロード

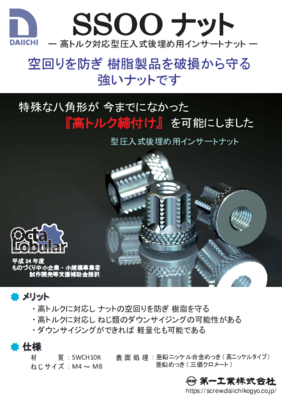

SSOOナットカタログ

SSOOナットカタログ

ダウンロード

【技術資料】SSOOナットテクニカルレポート

【技術資料】SSOOナットテクニカルレポート

ダウンロード

会員登録いただくと製品ページの各種資料をダウンロードしていただけます。

よくあるご質問

SSOOナットは、どうして共回りせずに高いトルクでも締め付けできるのですか。

独自開発した特殊八角形形状がポイントです。この形状により、高いトルクでも共回りしないで樹脂を締付けできます。FEM解析を活用し、最適形状を開発しました。

SSOOナットの圧入方法を教えてください。

樹脂成型後に熱圧入する方法が一般的です。表面処理は、亜鉛ニッケル合金めっきを採用していますので、380℃程度まではご使用いただけます。 それ以上の温度でのご使用を検討される場合には、ご相談ください。
