SSDSナット/薄肉型インサート(アウトサート)ナット

樹脂用ねじ 軽量化 EV関連 環境関連

薄肉型樹脂用埋め込みナット。圧造加工でも薄肉化を実現。鉄製で環境にも優しい。

SSDSナット/薄肉型インサート(アウトサート)ナット
SSDSナット/薄肉型インサート(アウトサート)ナット
SSDSナット/薄肉型インサート(アウトサート)ナット
SSDSナット/薄肉型インサート(アウトサート)ナット

ナット肉厚1㎜を実現。薄肉設計で限られたスペースでも性能発揮。



肉厚1mmの薄型設計だから、細い下穴径にも使える。

ねじ単体を軽量化。
被締結体の樹脂化と合わせて軽量化をさらにバックアップ。

詳細寸法は、カタログ(PDF)でご確認ください。



ダイアグラム が含まれている画像

AI によって生成されたコンテンツは間違っている可能性があります。

鍛造加工だから、塑性強化により高強度実現。抜けにくさも確保。

薄肉ながら圧造加工による塑性強化でねじ強度を確保。

ツバ部とナット軸部の溝が、抜けにくさのポイント。

締結時のトルク強度と抜け荷重を向上。

用途に合わせて同時成型(インサート)と後埋め(アウトサート)を選べるナット

樹脂締結の専門集団が「圧造加工」+「転造加工」で作った薄肉タイプ。

用途に合わせて、埋め込み方法(同時成型/後埋め)を選択できる。
もちろん、埋め込み方法に合わせた表面処理をご提供。

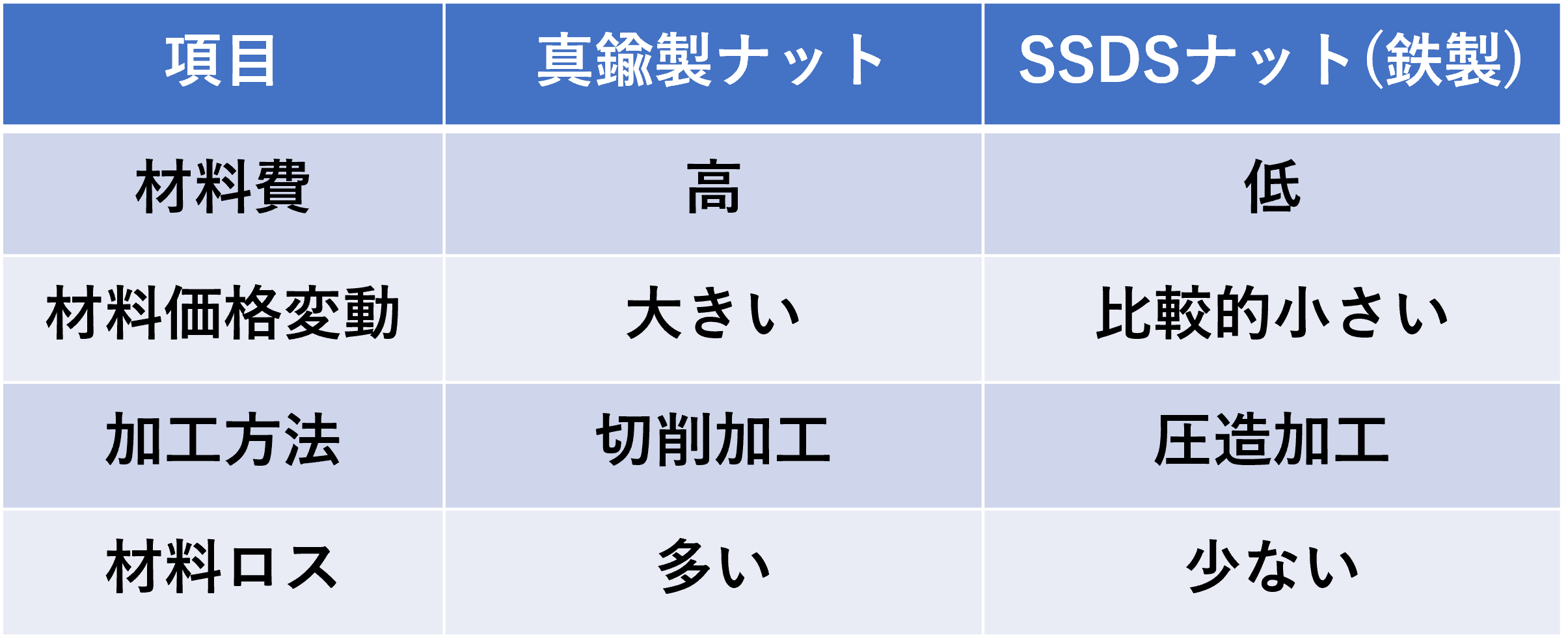

鉄製だから有害物質を含まない。環境に配慮したインサートナットです。

製品仕様

適用サイズ M4、M5、M6、M8
材質 SWCH10R
表面処理 亜鉛めっき(三価クロメート)、亜鉛ニッケル合金めっき(高ニッケルタイプ)

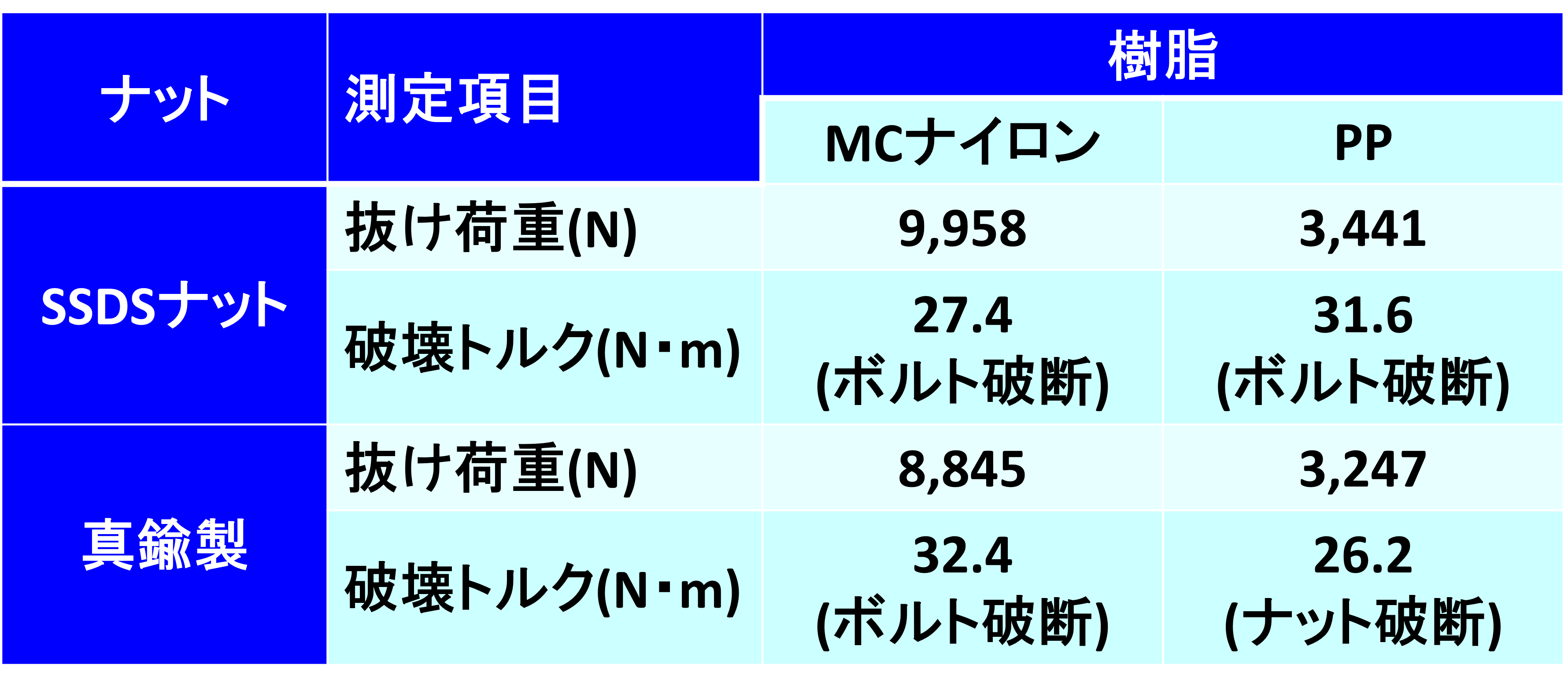

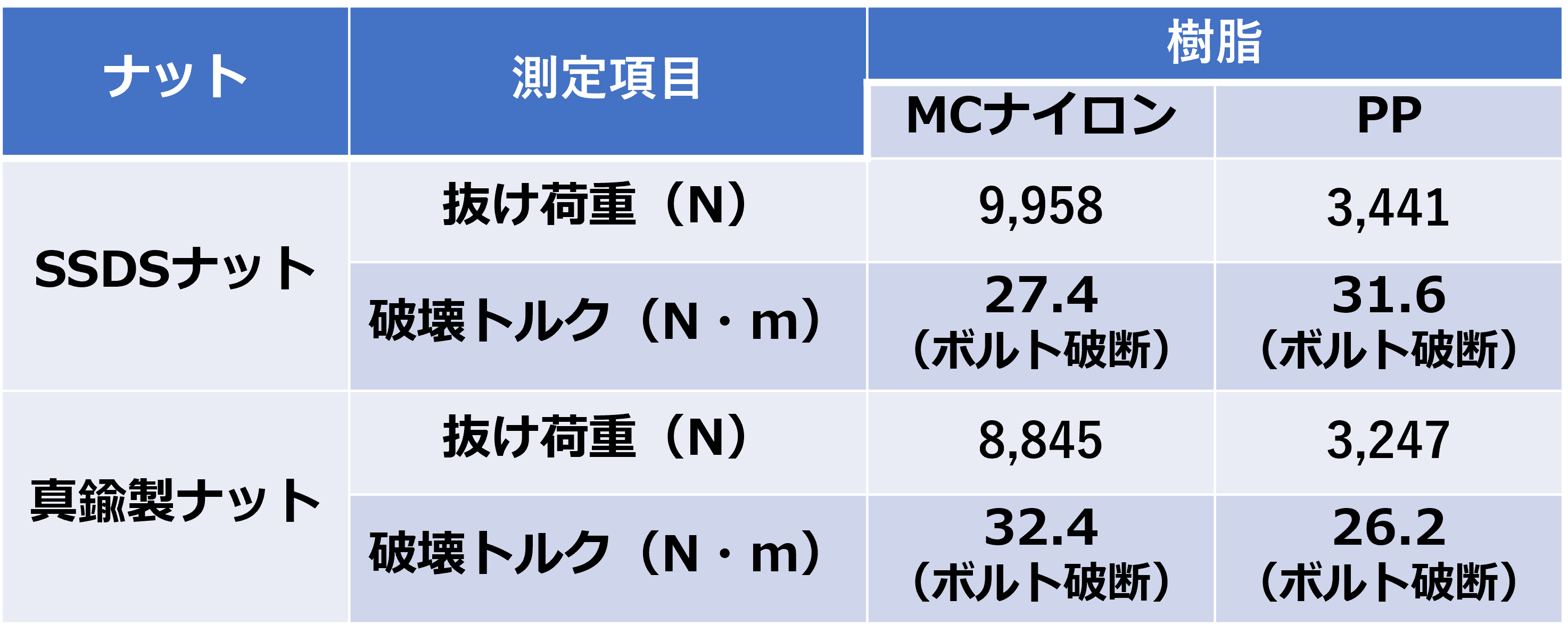

トルク強度 PP:31.6以上、MCナイロン:27.4以上、PBT-GF30:25.0以上(いずれもボルト破断値)
抜け荷重 PP:3441、MCナイロン:9958、PBT-GF30:7215
使用用途 省スペースで使用する樹脂締結用インサートねじ

資料ダウンロード

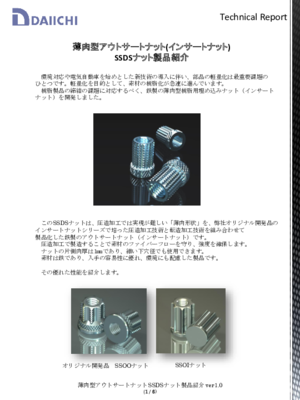

SSDSナットカタログ

SSDSナットカタログ

ダウンロード

会員登録いただくと製品ページの各種資料をダウンロードしていただけます。

よくあるご質問

インサートナットの薄肉化でどのようなメリットがありますか。

狭いスペースでも使用できます。細い下穴径のインサートナットにも代替可能です。

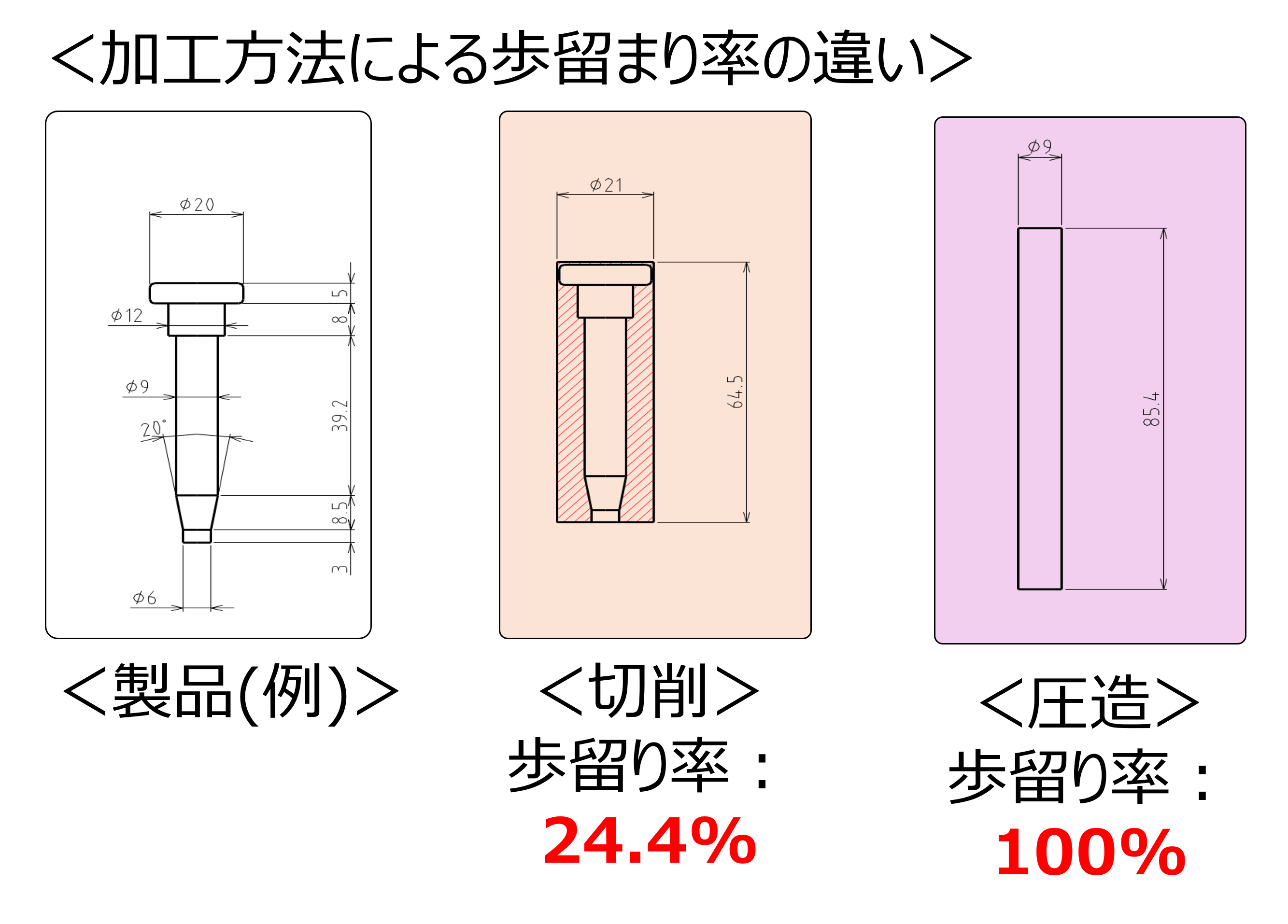

圧造加工で製造することでどのようなメリットがありますか。

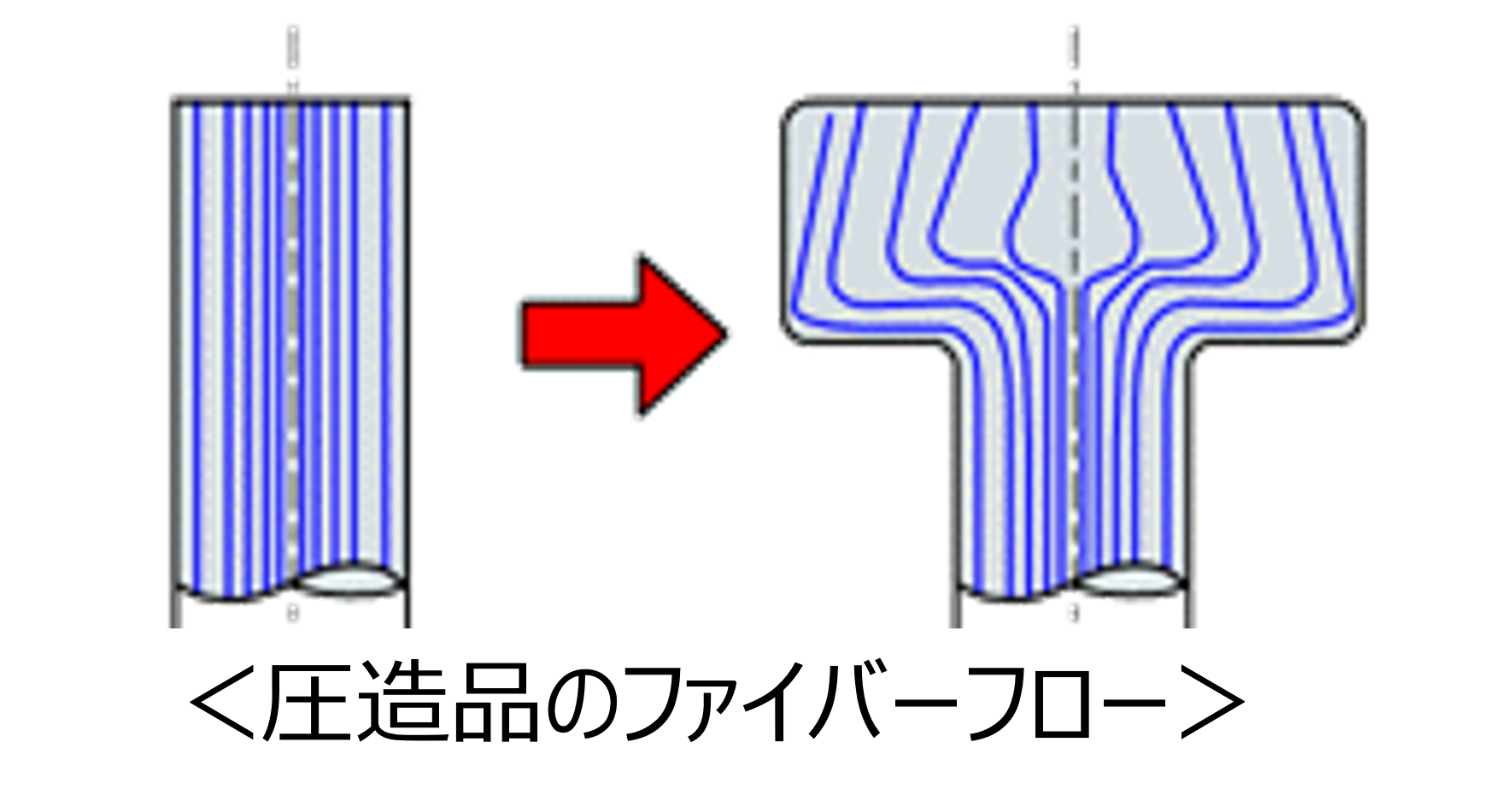

圧造加工による塑性強化で、ファイバーフローを守って、ねじ本体の強度を確保しています。
